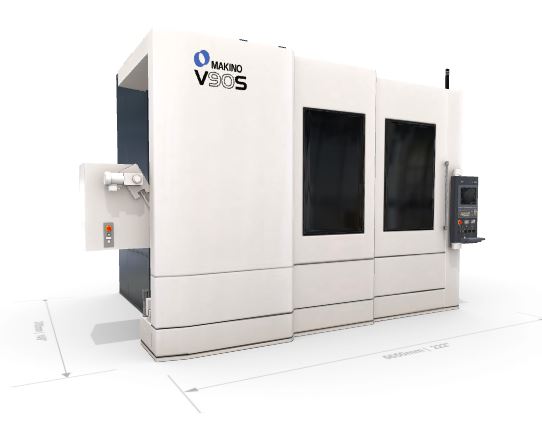

3D model of V90S
Tip: Use the scroll wheel to zoom in and out
Some machines may be shown with optional equipment

V90S

Vertikální 5osé

Stroj V90S zkracuje dobu cyklu a redukuje ruční práci na velkých, komplexních speciálních zápustkách a formách.

Vertikální obráběcí centrum V90S je 5osá platforma s kontinuálním zpracováním určená pro obrábění velkých zápustek/forem.  Vyznačuje se naklápěcím/otočným vřetenem, které zajišťuje, že hrot nástroje může být umístěn tak, aby poskytoval optimální kontakt s obrobkem – prodlužuje životnost nástroje, poskytuje vynikající povrchové úpravy a minimalizuje ruční zpracování po obrábění.

Požádat o cenovou nabídku

Technické specifikace

Centrum je navrženo tak, aby splňovalo přísné požadavky na přesnost, poskytovalo nejlepší povrchové úpravy, udržovalo úzkou toleranci a zvyšovalo produktivitu – je ideální pro vysokorychlostní dokončovací obrábění složitých, mnohostranných kontur ve 3D typických pro zápustky a formy.

Navíc je model V90S vybaven řízením Makino Professional 6, které poskytuje stabilní a bezpečnou platformu se spolehlivým výkonem na straně NC a zároveň příjemné grafické uživatelské rozhraní. Toto řízení obráběcího stroje nejnovější generace nabízí velké barevné dotykové aplikace ovládané z obrazovky pomocí systému nabídek. Ikony představují zkratky a poskytují rychlý přístup ke kritickým informacím, které může obsluha vyžadovat. Nová řídicí platforma navíc poskytuje všechny funkce typické pro počítač (vyjmutí, vložení, kopírování, vyhledávání, nahrazování atd.), které jsou při řízení obráběcích strojů k dispozici zřídka. Vyspělá technologie správy dat a proprietární řízení servomotoru Makino Super Geometric Intelligence (SGI.5) nové generace poskytují díky zkrácení dob cyklů obrábění na zápustkách, složitých dutinách a jádrech nejkratší dosažitelné cykly.

Tabulka: 2 000 mm x 1 300 mm
X: 2,000 mm Y: 1,300 mm Z: 800 mm

Osa A

60° (-30° to +30°)

Osa C

120° (-60° to +60°)

Vřeteno ot./min

20,000 (HSK - A63)

Rychlý posuv

58,000 mm/min

Rychlost posuvu řezání

40,000 mm/min

Max. hmotnost obrobku

2,200 mm x 1,500 mm x 700 mm

Max. užitečné zatížení

5,000 kg

Kapacita ATC

40 (120 opt)

Nástroj k nástroji

8 sec

Max. průměr nástroje

70 mm / 100 mm

Max. hmotnost nástroje

8 kg

Volitelná kapacita ATC:

Ano
