D200Z

Vertikální 5osé

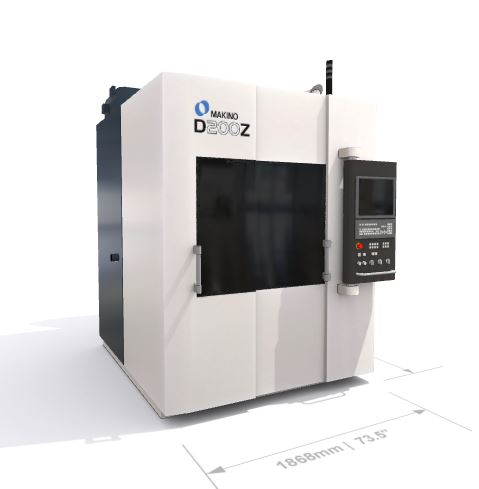

3D model of D200Z
Tip: Use the scroll wheel to zoom in and out
Some machines may be shown with optional equipment

D200Z

Vertikální 5osé

D200Z vylepšuje vysokorychlostní 5osé obrábění pro výrobu zápustek a forem a zpracování lékařských dílů


Design D200Z zahrnuje extrémní rychlosti a přesnost pro menší tolerance a dokonalé splynutí a přizpůsobení v komplexních obrobcích s konturami ve 3D.  Od hrubování po vysokorychlostní dokončování mnohostranných geometrií ve 3D tvarech, D200Z zvyšuje produktivitu díky nejkonkurenceschopnějším schopnostem zpracování pro komplexní zápustky a formy, které se obvykle vyskytují v oboru automobilových výrobků, vstřikování plastů, obalového průmyslu, v lékařství a optickém průmyslu.  Rychlost a přesnost modelu D200Z jsou jedinečným základem pro citlivé vysokorychlostní řezání s vynikající kvalitou povrchové úpravy, což snižuje nebo eliminuje ruční práci. Vřeteno D200Z s 30 000 ot./min. a integrovaný stůl s přímým pohonem umožňují rychlé, přesné a úplné 5osé obrábění. Všechny tyto schopnosti spojuje proprietární software řízení pohybu Makino SGI.5 pro nejvyšší stupeň přesnosti a kvality splynutí a přizpůsobení složitých povrchů a požadavků na přesnost ve 3D, které jsou typické pro dnešní zápustky, formy a lékařské a jiné komponenty se složitou geometrií.

Technické specifikace

5osé vertikální obráběcí centrum Makino D200Z zvládá komplexnost mnohostranných geometrií s konturami ve 3D s přesností plnohodnotného 5osého obrábění. Jeho vysoce přesné, vysokorychlostní technologie řízení pohybu umožňují výrobcům dodržovat nejpřísnější požadavky na přesnost a kvalitu i při současném pohybu v 5 osách.

Centrum D200Z je navrženo s integrovaným sklíčidlem pro maximalizaci objemu pracovní zóny a nosnosti a pojme obrobky o rozměrech až 300 mm v průměru a výšce 210 mm s hmotností do 75 kg. Osy X, Y, respektive Z (350 mm, 300 mm, respektive 250 mm) se hbitě pohybují s rychlým posuvem a řeznými posuvy o rychlosti 60 m/min. Model D200Z mát také jedinečnou, lehkou naklápěcí konstrukci osy B s možností naklopení o 180 stupňů (0 až +180) při 100 ot./min. Osa B i rotační osa C (360 stupňů kontinuálně při 150 ot./min) jsou vybaveny motory s přímým pohonem pro agilní, přesný, vysokorychlostní a citlivý úhlový a rotační provoz.

Široké základní odlitky a kuličkové šrouby s chlazeným jádrem slouží jako základní platforma pro všechny ostatní komponenty stroje, což zvyšuje celkovou stabilitu procesu. Vřeteno stroje HSK-E50 s rychlostí 30 000 ot./min je navrženo s moderním systémem chlazení jádra a pláště vřetene, aby bylo při vysokorychlostních obráběcích operacích možné přesně řídit tepelný nárůst, odchylku a vibrace. Výsledkem je, že model D200Z prodlužuje životnost nástrojů a dosahuje výjimečných povrchových úprav i v aplikacích vyžadujících jemné splynutí a přizpůsobení.

Díky flexibilním kapacitám nástrojů a schopnostem automatizace, jako je automatický výměník nástrojů o kapacitě 100 nástrojů (ATC) a systém více palet, může model D200Z dosáhnout více než 80% míry využití pro nejvyšší úroveň výkonnosti a nejrychlejší návratnost investic.


Standardní vlastnosti:
  • Zásobník na 21 nástrojů
  • Vřeteno HSK–E50, 30 000 ot./min, 2 rozsahy
  • Automatický regulátor teploty maziva vřetena
  • Naklápěcí stůl (osy B a C)
  • Integrované sklíčidlo a paleta Erowa
  • Regulace teploty stroje:
  • Kuličkové šrouby s „chlazeným jádrem“
  • Nosné ložisko a motor pohonu
  • Motory s přímým pohonem pro osy A a C
  • Jednotka automatického mazání
  • Chladicí kapalina základny
  • Chladicí kapalina trysky
  • Vzduch procházející vřetenem
  • LUCC se zadním vypouštěním
  • Kryt proti stříkání a třískám
  • Řízení Makino Professional 6
  • Proprietární software Makino Super Geometric Intelligence SGI.5
  • Laserové ATLM
  • AWMS (se softwarem pro střed rotace)
  • Software pro 5 os:
  • TCP – Řízení středového bodu nástroje
  • DFO – Odsazení dynamického upnutí otočného stolu
  • TWP – Ovládání naklopené pracovní roviny
  • Kompenzace trojrozměrného řezného nástroje
  • Funkce invertovaného času
  • Restartování programu
  • 3rozměrný ruční posuv;
  • Funkce zabránění kolize vřetena a stolu
  • Ochrana proti kolizi
  • Vlastní makro (1100 proměnných)
  • Spirálová interpolace
  • Přenosné MPG
  • Sušička vzduchu
  • Systém poradenství při údržbě
  • Výběr imperiálního/metrického systému
  • Pracovní osvětlení
  • Zadání programových dat (G10)
  • Displej zatížení vřetena
  • Monitorování zatížení vřetena
  • Správa životnosti nástroje
  • Přímý výběr náhradního nástroje
  • Dvojitá bezpečnostní kontrola
  • Signální světlo (3 vrstvy)

Tabulka: Průměr 300 mm
X: 350 mm Y: 300 mm Z: 250 mm

Osa B

Tilt - 180° (0 to +180)

Osa C

Rotary - 360°

Vřeteno ot./min

30,000 - HSK-E50 (Standard)

Rychlý posuv

60 m / min

Rychlost posuvu řezání

60 m / min

Max. velikost obrobku

300 mm diameter x 210 mm high (conditional)

Max. užitečné zatížení

75 kg

Kapacita ATC

20 + 1

Čip k čipu

3.9 sec

Max. průměr nástroje

50 mm / 80 mm (ALL / ADJ)

Max. hmotnost nástroje

3 kg

Volitelná kapacita ATC:

Ano
