DA300

Vertikální 5osé

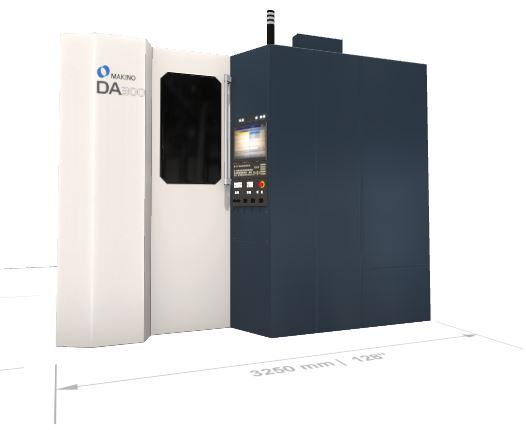

3D model of DA300
Tip: Use the scroll wheel to zoom in and out
Some machines may be shown with optional equipment

DA300

Vertikální 5osé

DA300 VMC zkracuje dobu obrábění složitých výrobních dílů


Centrum DA300 je inspirováno nejlepšími konstrukčními charakteristikami jak vertikálních, tak horizontálních strojních platforem, aby poskytovalo maximální výrobní schopnosti pro víceosé obrobky s minimální spotřebou místa strojem.

Díky těmto vlastnostem je model DA300 ideální pro přístupnost s jedním nastavením a přístupem z více stran nebo schopnost úplného konturování pro rychlé a efektivní řešení široké škály aplikací složitých výrobních dílů – což je typické pro průmyslové hydraulické a pneumatické prvky, optický, elektrický a polovodičový průmysl, zdravotnické a stomatologické výrobky, tlakové odlitky, automobilové komponenty, letadlové a letecké díly a smluvní dílenské práce.

Požádat o cenovou nabídku

Technické specifikace

5osé vertikální obráběcí centrum DA300 kombinuje tuhou konstrukci a řízení pohybů s vysokou dynamikou pro výrazné zkrácení dob cyklů pro díly při zachování vysoké přesnosti.  Stroj je vybaven osou A a osou C navrženými pro integrovaný motor s přímým pohonem a poskytuje přístup z 5 pěti stran pro výrobu s jediným nastavením pro složité výrobní díly.

Při rychlosti 20 000 ot./min a 22 kW umožňuje vřeteno HSK-A63 řešit náročné úkoly frézování, vrtání a závitování spojené s širokou řadou výrobních dílů.  Standardní zásobník na 60 nástrojů zaručuje rozsáhlý výběr nástrojů pro řešení jakékoli konfigurace dílu.

Pro další minimalizaci času bez obrábění je model DA300 standardně vybaven funkcí Vision BTS (snímač zlomeného nástroje) mimo pracovní zónu stroje, aby byla zajištěna neporušenost nástrojů – ale nebyly ovlivněny doby cyklů dílů.

Integrovaný obdélníkový stůl DA300 (340 mm × 300 mm) je vyroben s pneumatickými otvory pro snadnou integraci do paletového systému, což zajišťuje rychlou a efektivní výměnu dílů a maximalizuje využití stroje. Rovněž existuje možnost použít integrované sklíčidlo Erowa UPS, aby se automatizace ještě více usnadnila.

V řízení Makino Professional 6 je cesta od dílů k ziskům doprovázena elegantním ovládáním, protože komunikace člověka a stroje je bezproblémová.  Zjednodušené rozložení obrazovek, asistence obsluze, nové funkce stroje a vylepšení bezpečnosti urychlují a chrání vaši produktivitu.  Pro ještě větší produktivitu zajišťuje software Super Geometric Intelligence 5 (SGI.5) optimální výkon během provádění dráhy nástroje, což zajišťuje nejkratší možné cykly.

Standardní funkce:

  • Zásobník na 60 nástrojů
  • Vřeteno HSK–A63, 20 000 ot./min, 2 rozsahy
  • Automatický regulátor teploty maziva vřetena
  • Naklápěcí stůl (osy A a C)
  • Integrovaný stůl (13,4” × 11,8”)
  • Regulace teploty stroje:
    • Kuličkové šrouby s „chlazeným jádrem“
    • Nosné ložisko a motor pohonu
    • Motory s přímým pohonem pro osy A a C
  • Vision BTS
  • Jednotka automatického mazání
  • Chladicí kapalina základny
  • Chladicí kapalina trysky
  • Chladicí kapalina procházející vřetenem, tlak 210 psi
  • Chladicí kapalina skrápěcí shora
  • LUCC s vypouštěním vpravo
  • Kryt proti stříkání a třískám
  • Řízení Makino Professional 6
  • Proprietární software Makino Super Geometric Intelligence SGI.5
  • Datové centrum (1 GB)
  • Uložení programu dílu (2 GB)
  • Páry odsazení nástroje (celkem 400)
  • Tuhé závitování
  • Funkce vysunutí tuhého závitování
  • Software pro 5 os:
    • TCP – Řízení středového bodu nástroje
    • DFO – Odsazení dynamického upnutí otočného stolu
    • TWP – Ovládání naklopené pracovní roviny
    • Kompenzace trojrozměrného řezného nástroje
    • Funkce invertovaného času
    • Restartování programu
    • 3rozměrný ruční posuv;
    • Funkce zabránění kolize vřetena a stolu
    • Ochrana proti kolizi
  • Vlastní makro (1100 proměnných)
  • Spirálová interpolace
  • Přenosné MPG
  • Sušička vzduchu
  • Systém poradenství při údržbě
  • Výběr imperiálního/metrického systému
  • Fluorescenční pracovní světlo
  • Zadání programových dat (G10)
  • Displej zatížení vřetena
  • Monitorování zatížení vřetena
  • Správa životnosti nástroje
  • Přímý výběr náhradního nástroje
  • Dvojitá bezpečnostní kontrola
  • Signální světlo (3 vrstvy)6

Tabulka: 300 mm x 340 mm
X: 450 mm Y: 620 mm Z: 500 mm

Osa A

150° (+30 to -120)

Osa C

360°

Vřeteno ot./min

20,000 (HSK - A63)

Rychlý posuv

60,000 mm/min

Rychlost posuvu řezání

60,000 mm/min

Max. hmotnost obrobku

450 mm diameter x 400 mm (conditional)

Max. užitečné zatížení

250 kg

Kapacita ATC

60 tools (254 opt)

Čip k čipu

3.5 sec

Max. průměr nástroje

70 mm / 140 mm (ALL / ADJ)

Max. hmotnost nástroje

8 kg

Volitelná kapacita ATC:

Ano
